Binary Indexed Trees 简介

发表于 标签 ，

Binary Indexed Trees（中文名为树状数组，下文简称为BIT）是一种特殊的数据结构，可多用于高效计算数列的前缀和， 区间和。对于长度为n的数组，它可以以\(O(logn)\)的时间得到任意前缀和 $ {_{i=1}^{j}a[i],1<=j<=N}$，并同时支持在 $ O(log n)$时间内支持动态单点值的修改。空间复杂度 \(O(n)\)

虽然BIT名称中带有tree这个词，但是实际存储时是利用两个数组进行存储，记这两个数组为nums和 BIT。假设我们现在需要对原始数组 arr 进行前缀求和和区间求和，那么可以按照以下步骤进行。

1.初始化

\(nums[i] = arr[i]\) \(BIT[i] = {\displaystyle \sum _{k=i-lowestbit(i)+1}^{i}arr[k]}\)

上面的lowestbit(i)指将i转为二进制后,最后一个1的位置所代表的数值。如lowestbit(1)=1、lowestbit(6)=2，具体的实现可通过(i&-i)获取。

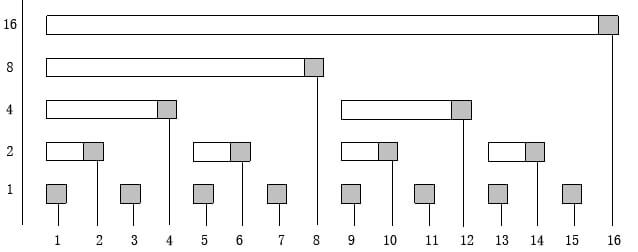

下图就是初始化后的情况，横轴为数组的下标(记为i)，纵轴为下标数值对应的lowestbit（i&-i），长方形表示BIT[i]涵盖的求和的范围

[][1]

可以看到每个数组下标的lowestbit（也就是图中描黑的部分）在形态上构成了一棵树的形状，这也是名称中tree的来源。并且对于每个下标的lowestbit表示成的tree node有以下特性。

(1)假如i是左子节点，那么其父节点下标为i+(lowestbit(i)) (2)假如i是右子节点，那么其父节点下标为i-(lowestbit(i))

上面这两个特性非常重要，也是我们进行后文分析的重要基础。

2. 更新一个数值 假如要修改原始数组 arr 中的下标为i的值，那么需要修改nums数组中对应下标的值。除此之外还需要修改BIT数组中涵盖了arr[i]的值。结合上图可以知道，BIT数组中涵盖了arr[i]的值为下标i及其所有父节点，伪代码如下

1
2
3
while i < n:
    BIT[i] += new_value
    i += (i&-i)

3. 区间求和

假如要求arr数组下标区间为[i,j]的数值之和，那么可以先求下标为[0,i-1]的数值之和，再求下标为[0,j]的数值之和，然后用后者减去前者即可。

通过观察上面初始化后的图可以知道求[0, i]可以通过下面的方法：

1
2
3
4
count = 0
while i>0:
    count += BIT[i]
    i -= (i&-i)

通过上面的操作，通过利用额外的两个数数组，将原来的区间求和的操作从时间复杂度\(O(n)\)变为了\(O(logn)\),但是更新数组的值的操作的时间复杂度也从原来的\(O(1)\)变为了\(O(logn)\),所以这种数据结构更适合用于区间求和频繁的应用场景。

下面是[LeetCode][2]上的一道利用了BIT的题目,有兴趣的读者可以尝试做一下，验证刚刚学的理论知识。 >Given an integer array nums, find the sum of the elements between indices i and j (i ≤ j), inclusive.

The update(i, val) function modifies nums by updating the element at index i to val.

实现的python代码如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
class NumArray(object):
    def __init__(self, nums):
        """
        initialize your data structure here.
        :type nums: List[int]
        """
        self.nums = nums[:]
        self.count = [0 for i in xrange(len(nums)+1)]
        for i in xrange(len(nums)):
            self.initialize(i, nums[i])

    def initialize(self, i, val):
        i += 1
        while i < len(self.nums)+1:
            self.count[i] += val
            i += (i & -i)


    def update(self, i, val):
        """
        :type i: int
        :type val: int
        :rtype: int
        """
        diff = val - self.nums[i]
        self.nums[i] = val
        self.initialize(i, diff)

    def left_sum(self, i):
        i += 1
        total = 0
        while i>0:
            total += self.count[i]
            i -= (i & -i)
        return total

    def sumRange(self, i, j):
        """
        sum of elements nums[i..j], inclusive.
        :type i: int
        :type j: int
        :rtype: int
        """
        return self.left_sum(j) - self.left_sum(i-1)


# Your NumArray object will be instantiated and called as such:
# numArray = NumArray(nums)
# numArray.sumRange(0, 1)
# numArray.update(1, 10)
# numArray.sumRange(1, 2)
[1]: https://wulc.me/imgs/fenwick_tree_binary_index_tree.jpg [2]: https://leetcode.com/problems/range-sum-query-mutable/
